Термопасты и термопрокладки для ASIC: какие бывают, как выбрать и как часто менять

Залог долгого срока службы асика — нормальная температура, отсутствие перегревов и постоянных ребутов. Снизить риск поломки помогает термоинтерфейс, то есть термопасты, термопрокладки и другие материалы. Как понять, какая термопаста хорошая, а какая плохая? Чем термопасты отличаются от тех же термопрокладок? И что НИ В КОЕМ СЛУЧАЕ нельзя ставить в оборудование? Об этом рассказываем в статье.

Что такое термоинтерфейс

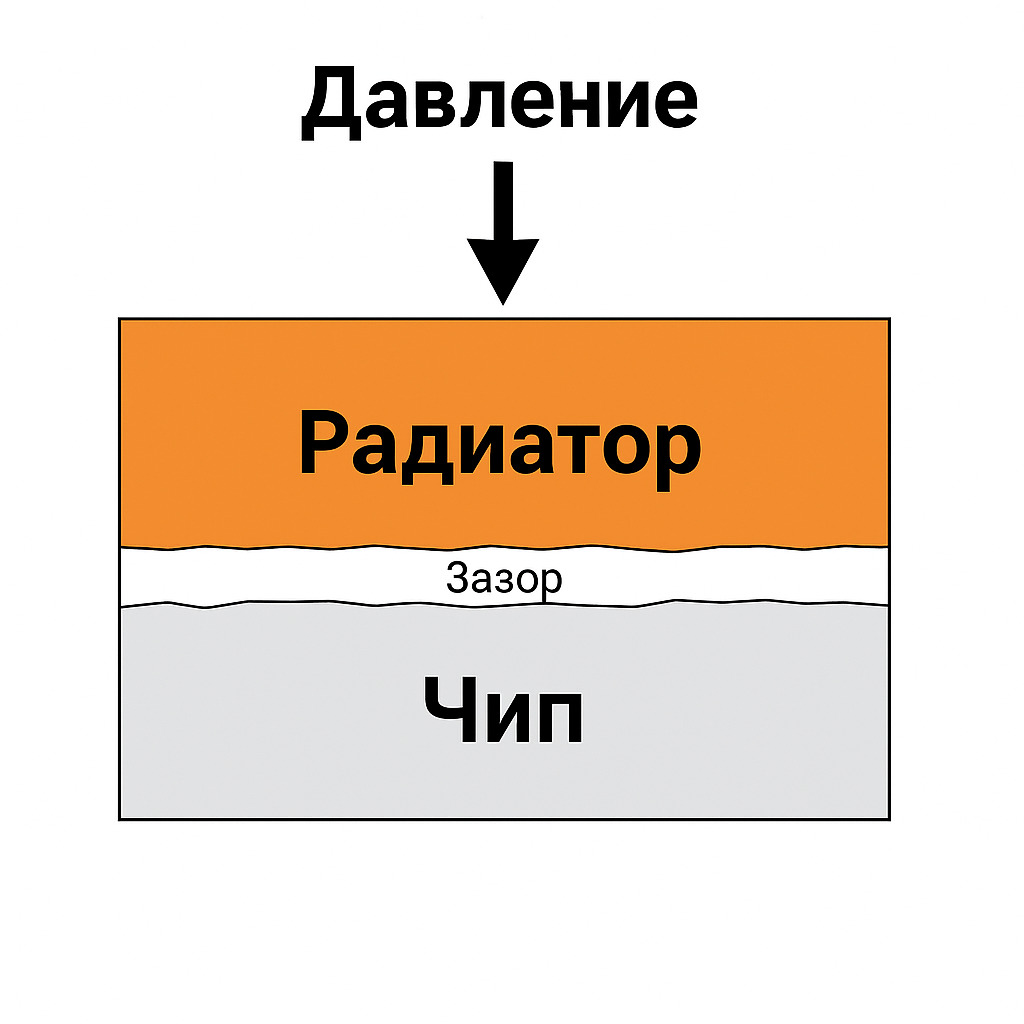

TIM (thermal interface materials) — это материал, который заполняет зазоры между чипом и радиатором. Это только на вид кажется, что чип и радиатор гладкие. На самом деле там «горы» и «бугры». Если их просто прижать друг к другу, между ними останется воздух, а он плохой проводник тепла. По итогу, пустоты приводят к повышению градусов.

Когда термоинтерфейс старый или подобран неправильно, температура растёт даже при нормальном обдуве.

Заполнять зазоры могут разные типы термоинтерфейса:

• термопаста,
• термопрокладки,
• фазоизменяемые материалы (PCM),
• графит и жидкий металл.

Поговорим о каждом из них подробно.

Термопаста

Термопаста — это вязкая, густая паста, наносится тонким слоем напрямую на ASIC-чип. Похожа на зубную пасту с металлическими крошками. Заполняет микротрещины, передаёт тепло лучше воздуха.

Она подходит для тех случаев, когда зазор между чипом и радиатором почти нулевой (меньше 0.2 мм). Но с чем термопаста справляется плохо, это с асиками, где большие пустоты, например, в IceRiver KS0 Pro (майнит Kaspa).

По каким критериям выбирать термопасту

При выборе термопасты смотрят на:

• вязкость;
• теплопроводность;
• зернистость;
• электропроводность;
• стабильность и срок службы.

Вязкость

Чтобы понять качество термопасты, надо визуально её оценить. Если она густая, не течёт, держит форму и растекается только под давлением, то всё ок. Если же она жидкая как сметана, от неё отделяется масло и остаются мокрые пятна, то это плохая термопаста.

Теплопроводность

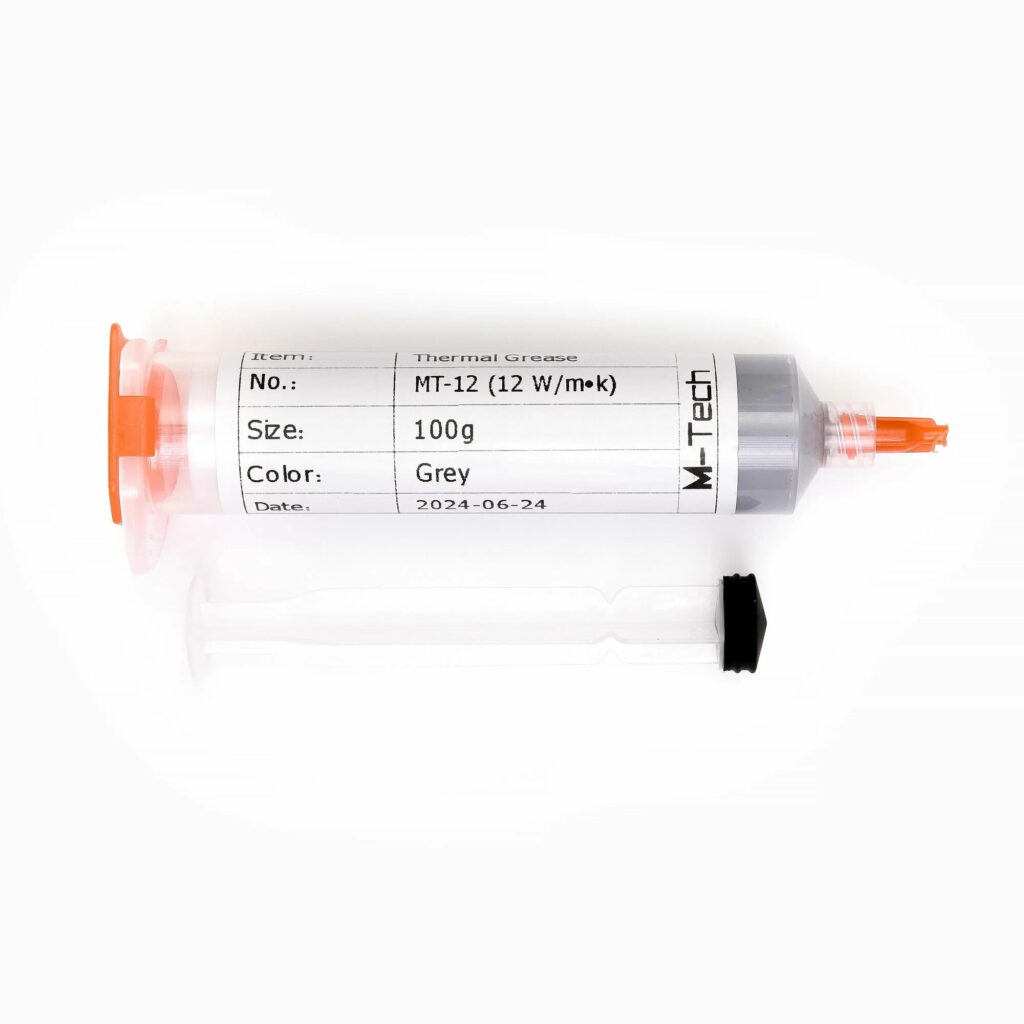

На упаковке всегда пишут цифры: 6, 8, 12, 15 Вт/мК. Вт/мК — это показатель теплопроводности:

• Вт (ватт) — сколько тепла передаётся;
• м (метр) — через какое расстояние;
• К (кельвин) — при какой разнице температур.

Чем больше число Вт/мК, тем лучше материал проводит тепло.

Для современных асиков стоит выбирать 8–12 Вт/мК, потому что всё, что ниже — будет слабовато. Если больше, например, 15+ Вт/мК — у вас будет запас, но чудес тоже не стоит ждать.

Если говорить уж совсем честно, лучше выбрать 8–10 от нормального бренда, чем 20 от ноунейма.

Зернистость

Зернистость — это размер частиц внутри пасты. Чипы в асике плоские и без теплораспределительной крышки, как у CPU. Поэтому паста должна быть однородной и мелкой.

Тут всё просто, можно прямо руками всё проверить. Если крупинок не чувствуется, значит, зернистость нормальная.

А вообще стоит обращать внимание на крупицы и из чего они состоят. Это тоже влияет на термопасту. Есть мелкодисперсные, среднезернистые, крупнозернистые, алмазные, металлические пасты и жидкий металл.

Для асиков выбирайте мелкодисперсную, среднезернистую пасту или термогель (это жидкая прокладка). Подойдут ARCTIC MX-4, ARCTIC MX-6, Noctua NT-H2, Thermal Grizzly Kryonaut, ID-Cooling Frost X45, Gelid GC-Extreme, Alphacool Apex, Thermalright TFX.

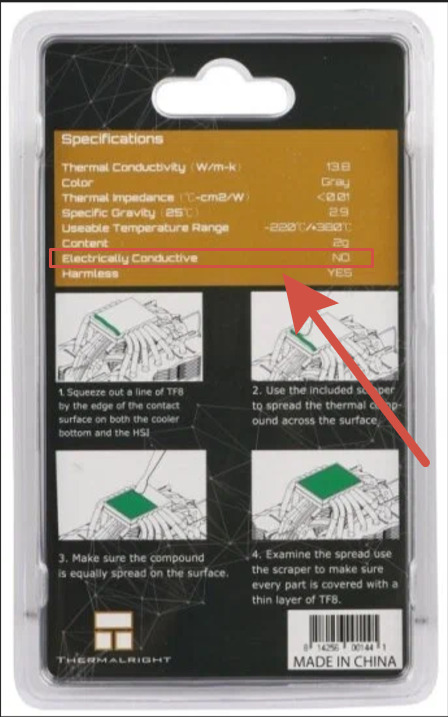

Электропроводность

Термопаста кладётся прямо на кристалл, рядом с которым дорожки, мелкие элементы и точки питания. Никакой защитной крышки как у процессора в компах нет, о чём мы говорили выше. Это значит, что если паста проводит ток и хоть капля вылезла за край, она может соединить то, что соединять нельзя.

Выбирают керамические и углеродные пасты. В последнем случае, смотрите, чтобы было указано слово non-conductive, metal-free, что-то подобное, то есть в составе углерод правильной формы и электричество не проводится. Идеальный вариант — ARCTIC MX-4, ARCTIC MX-6, Noctua NT-H2.

Стабильность и срок службы

Паста в асике живёт в жёстких условиях, прямо как в армии 🙂

Хорошая паста должна:

• не высыхать за полгода;
• не трескаться;
• не «плеваться» маслом;
• не терять свойства при постоянном нагреве.

Средний реальный срок жизни нормальной пасты в ASIC — 1–2 года. Если товар дешёвый, то, конечно, высохнет быстрее и температура начнёт незаметно расти.

Как часто нужно менять термопасту в ASIC

Обычно меняют пасту раз в 1–1,5 года. Если в помещении жарко и пыльно, можно и каждые полгода.

Прямо сейчас надо менять, если:

• асик стал шумнее, вентиляторы чаще крутят 100%;
• средняя температура выросла на 5–10 °C без изменений условий;
• появился большой разброс температур между чипами;
• после перезапуска асик быстрее упирается в температурный потолок.

Если ждали знака, считайте, это он.

Как правильно менять термопасту

Первым делом обесточьте асик, то есть прямо вытащите шнур из розетки, и подождите 10-15 минут. За это время оборудование остынет.

Дальше действуем по инструкции:

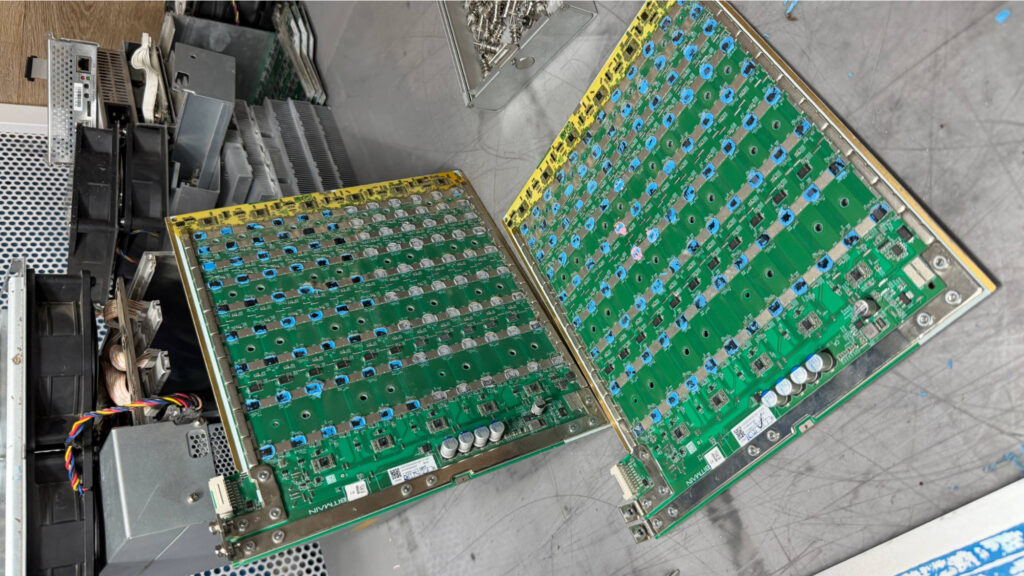

1. Доберитесь до радиатора. Снимите корпус, отсоедините вентиляторы и шлейфы. Вытащите хэшборд (плату). Главное, ничего не дёргать, потому что у асика разъёмы «нежные» 🙂

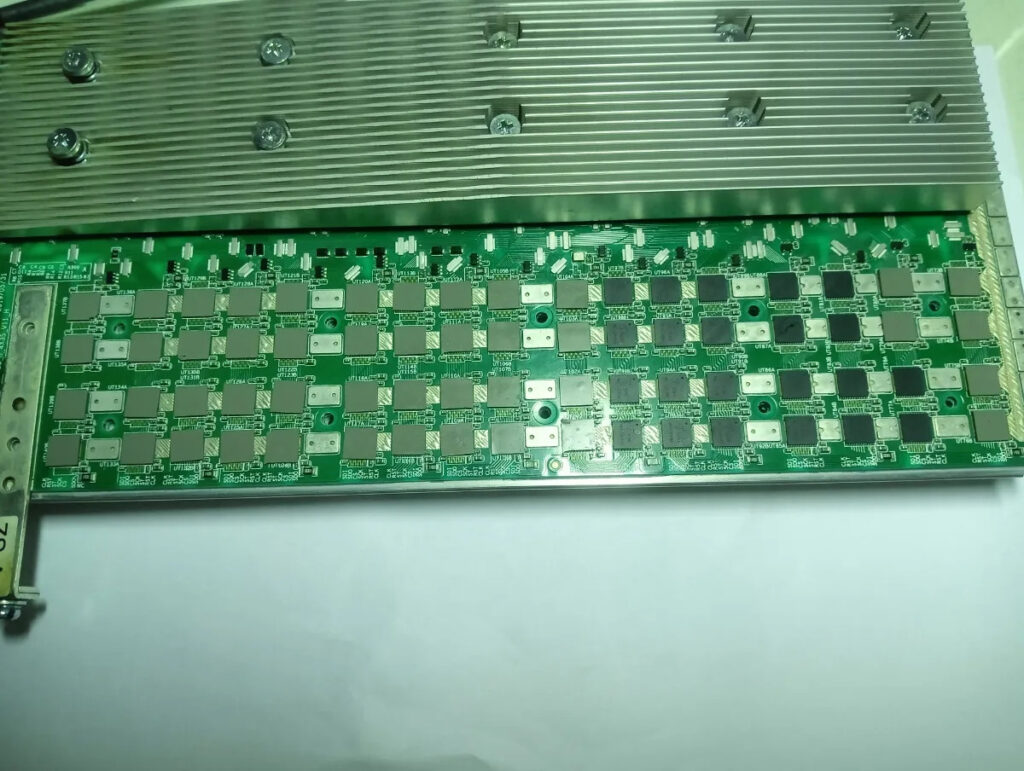

2. Снимите радиатор. Открутите винты крест-накрест, не выкручивайте один винт до конца и постепенно ослабляйте. Это снизит риск перекоса и микротрещин.

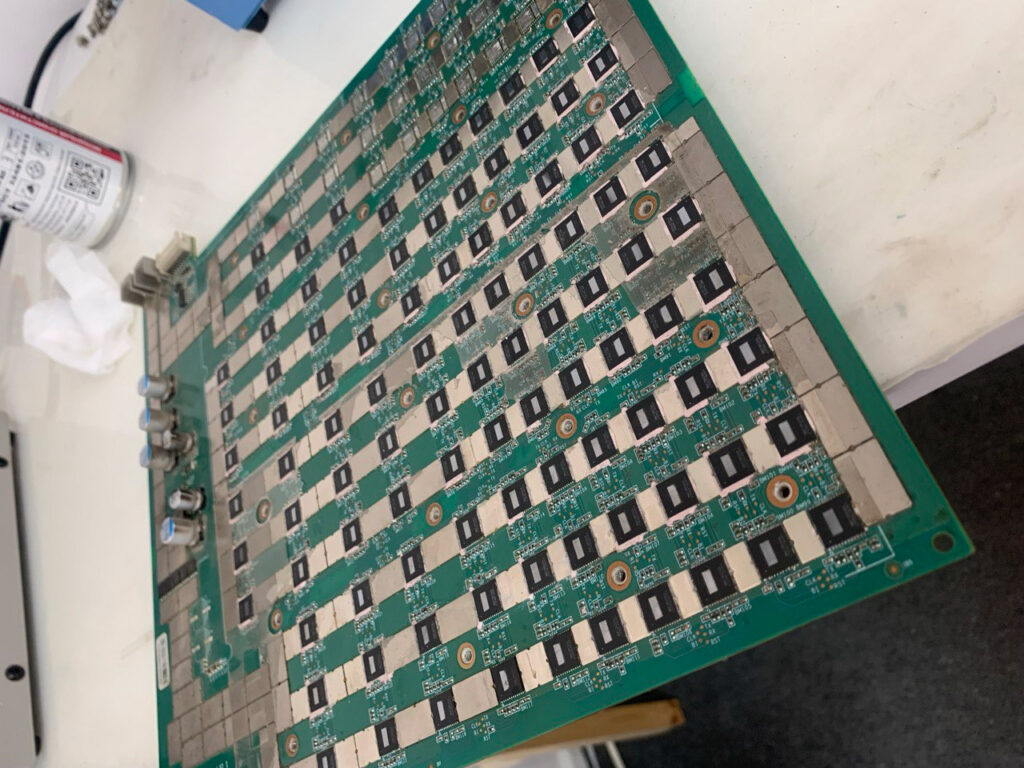

3. Удалите старую пасту до чистого состояния. Для этого понадобится изопропиловый спирт (90% и выше), безворсовые салфетки, пластиковая карта или лопатка. Поверхность должна стать чистой и сухой, без разводов.

Нельзя использовать ножи, отвёртки, бумажные салфетки, водку.

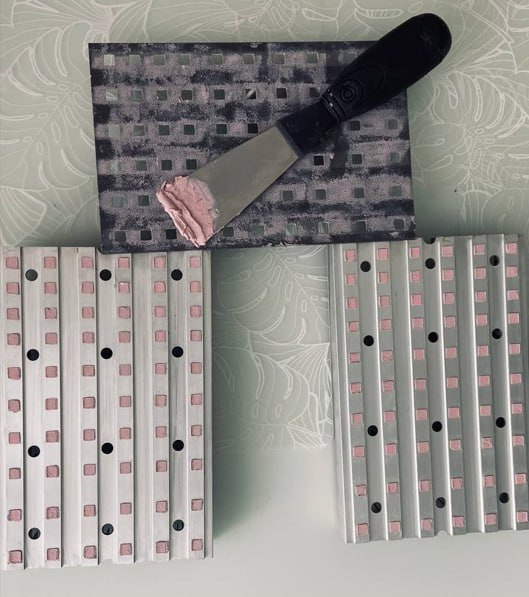

4. Нанесите новую термопасту. Нанесите тонкий слой по всей площади чипа, его можно распределить шпателем. Слой не должен быть прозрачным, но минимальным: лишняя паста точно ни к чему.

А вот как НЕ НАДО:

5. Установите радиатор. Положите его ровно, закрутите винты снова крест-накрест и прижмите, но не до фанатизма. Смотрите, чтобы не было перекосов.
6. Проверьте. Запустите асик и дайте ему просто поработать 10-20 минут. Затем посмотрите температуры, проверьте, нет ли «вылетающих» чипов, и послушайте вентиляторы.

Когда увидите, что «всё ок», поздравляем, вы поменяли термопасту, вы молодец!

Термопрокладки

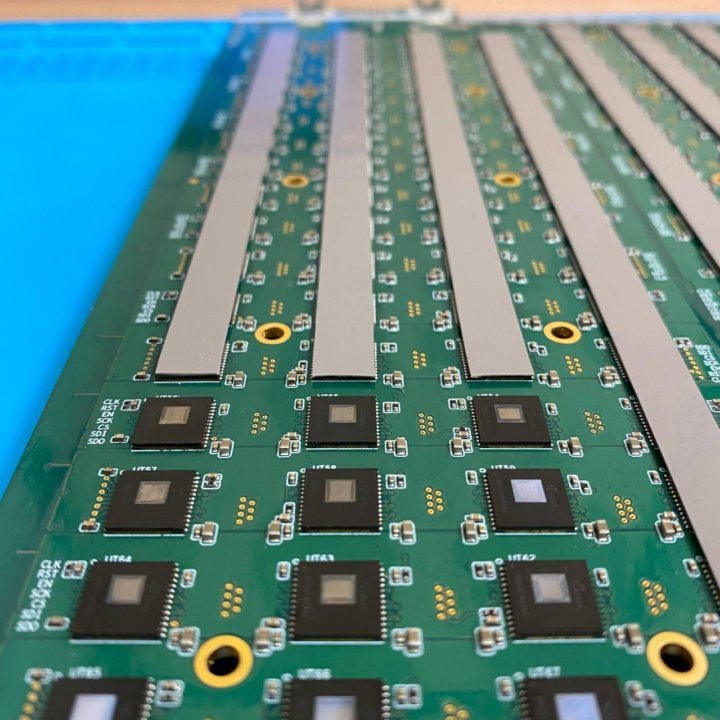

Термопрокладки (pads или пэды) — это мягкие эластичные пластины из силиконового материала с теплопроводным наполнителем. По виду они напоминают резину или плотную «жвачку». Их задача такая же, как у термопасты, — передавать тепло от элемента к радиатору, но работают они в других условиях.

Если термопаста нужна там, где зазор между чипом и радиатором почти отсутствует (например, на хэшбордах Antminer S19, S21, Whatsminer M30), то термопрокладки используют там, где зазор есть: он уже не микроскопический.

В асиках термопрокладки ставят:

• на VRM (цепи питания);
• на память;
• на контроллеры;
• на обратную сторону хэшборда, если радиатор двухсторонний;
• на любые элементы, где радиатор физически не прижимается напрямую.

Попытка заменить прокладку пастой почти всегда заканчивается плохо: паста просто не перекрывает зазор, остаётся воздух и элемент перегревается. Чтобы этого не происходило и закрывались пустоты от 0,5 мм, ставят термопрокладки, которые компенсируют разницу по высоте, равномерно распределяют давление и создают стабильный тепловой контакт.

По каким критериям выбирать термопрокладки

При выборе термопрокладок смотрят на:

• толщину;
• теплопроводность;
• мягкость (эластичность);
• стабильность со временем.

Разберём каждый пункт подробно.

Толщина

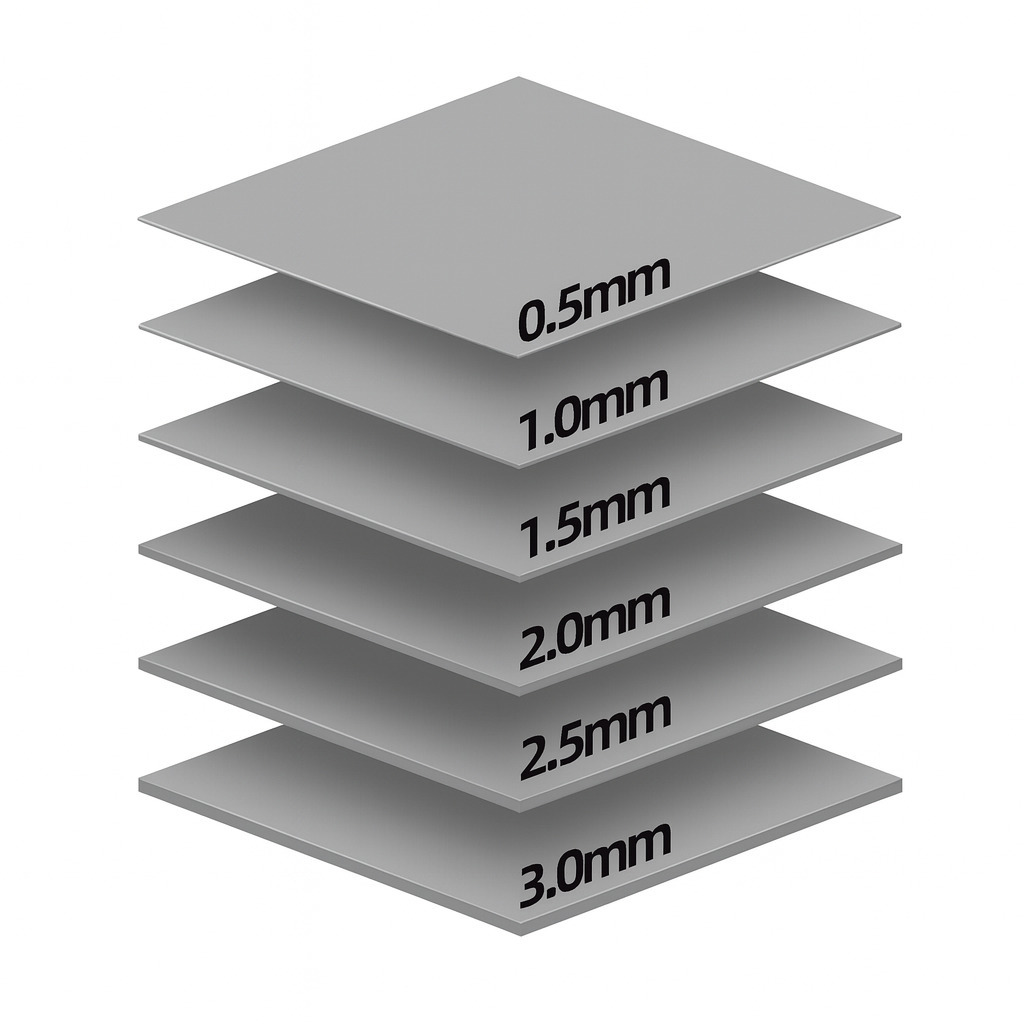

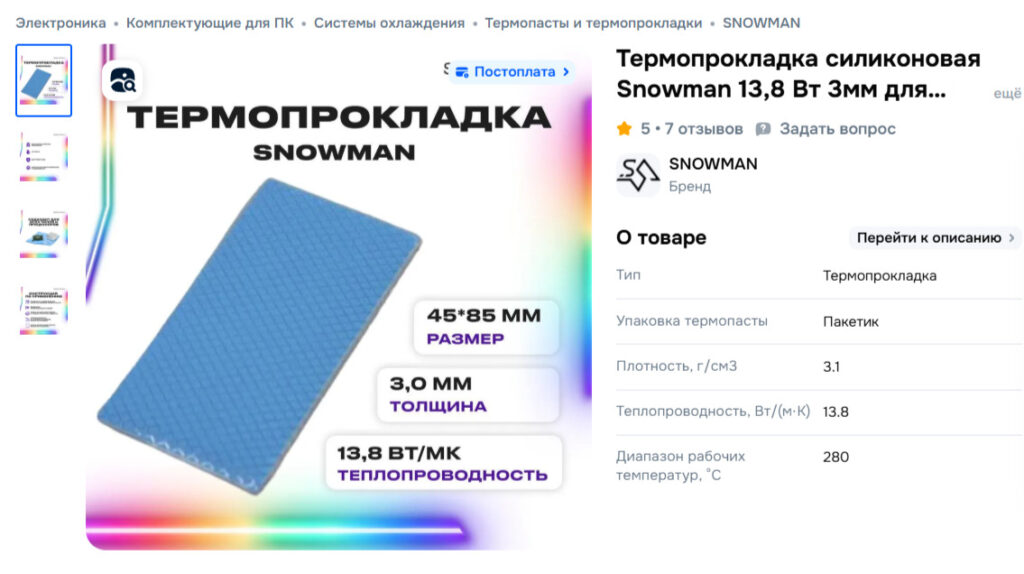

Толщина прокладки — самый важный параметр. Типовые размеры 0,3 / 0,5 / 1 / 1,5 / 2 / 3 мм. И тут важно найти баланс, потому что при слишком тонкой прокладке не будет контакта с радиатором, а при слишком большом слое может появиться изгиб, радиатор будет давить на плату, и вообще чипы могут отвалиться через пару месяцев.

Как понять, какая толщина нужна? Самый надёжный способ — посмотреть на заводскую прокладку. Аккуратно разберите асик, снимите термопрокладку и измерьте линейкой. Если сплющена, добавьте + 0,1 или 0,2 мм.

Если изначально не было прокладки, то используют метод «отпечатка». Положите кусочек мягкого пластилина или густой пасты, прижмите радиатор, снимите и измерьте толщину отпечатка.

Конечно, способ не идеальный, но куда лучше, чем покупать «на глаз».

Теплопроводность

Теплопроводность у прокладок тоже измеряется в Вт/мК. Рабочие цифры такие:

• ниже 5 Вт/мК — слабовато;
• 8–12 Вт/мК — оптимальный диапазон;
• 12+ Вт/мК — запас, если асик горячий.

Как и с пастой, не надо гнаться за суперскими цифрами.

Мягкость (эластичность)

Термопрокладка не должна быть жёсткой. Если она ощущается как резиновая или «деревянная», это плохой знак. Прокладка должна уметь сжиматься. Ей же надо подстраиваться под неровности платы и радиатора.

Проверяется всё очень просто: возьмите прокладку пальцами и слегка надавите. Нормальная прокладка легко продавливается, а когда отпускаете, возвращает форму. Она не трескается, не крошится и не остаётся сплющенной.

Жёсткие прокладки работают хуже. Они плохо обжимаются, из-за этого контакт получается неравномерным: где-то радиатор прижат слишком сильно, а где-то почти не касается элемента. В итоге тепло уходит хуже, а плата со временем может начать испытывать лишнюю нагрузку.

Поэтому для ASIC лучше всего подходят мягкие или средней жёсткости прокладки. Платы и компоненты там редко бывают идеально ровными, и прокладка должна уметь это компенсировать.

Стабильность и срок службы

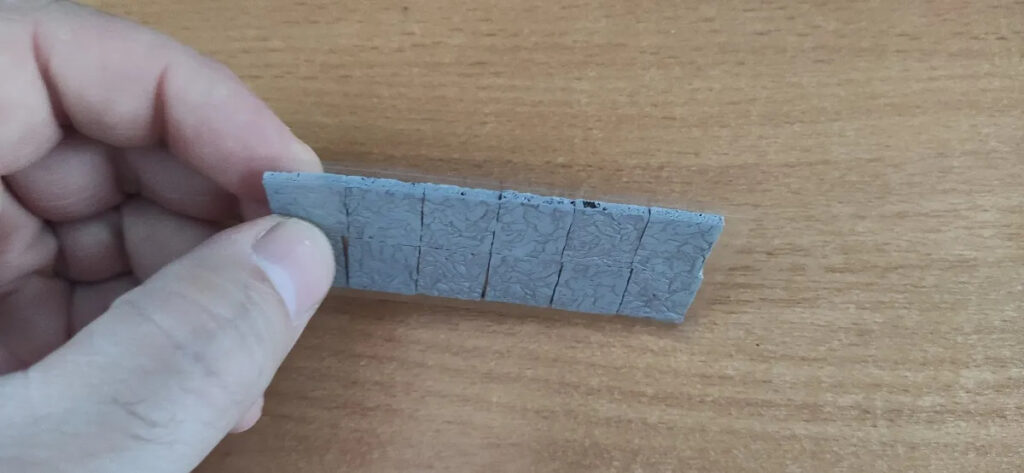

Со временем термопрокладки высыхают, теряют эластичность, крошатся и хуже передают тепло. В нормальных условиях хорошая прокладка живёт 1-2 года. Если в помещении жарко и пыльно — меньше.

Собственно, если при разборке прокладка уже прямо сейчас ломается, не возвращает форму и рассыпается — меняйте.

Какие бывают термопрокладки

Самые распространённые — силиконовые. Это мягкие прокладки с керамическим или композитным наполнителем. Именно они стоят в большинстве асиков с завода. Они хорошо сжимаются, компенсируют неровности платы и прощают небольшие ошибки по высоте. Это база 🙂

Из проверенных брендов — Gelid (серии GP), ARCTIC и часть моделей Thermal Grizzly.

Высокотеплопроводные силиконовые прокладки. По сути, это то же самое, но с более плотным наполнителем и цифрами 8–12 Вт/мК на упаковке. Они лучше отводят тепло, но при этом могут быть чуть жёстче. Их имеет смысл брать для горячих зон — VRM, память, силовые элементы.

В этой категории хорошо себя показывают Gelid GP-Ultimate, Thermal Grizzly Minus Pad и Fujipoly.

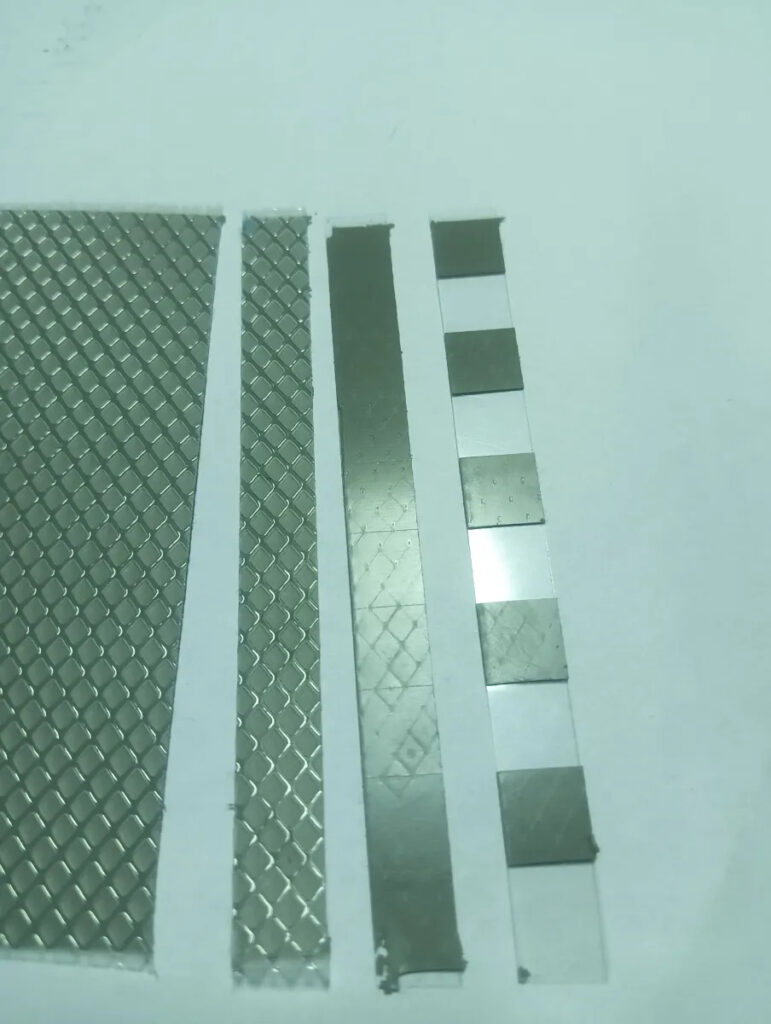

Графитовые прокладки. Они отлично проводят тепло, но есть нюанс: графит проводит электричество. В асиках их используют редко и только с полной изоляцией. Для новичков это лишний риск, поэтому в обычном обслуживании их лучше не рассматривать.

Как правильно устанавливать термопрокладки

Термопрокладки не прощают спешки и грубого обращения, но при нормальной установке работают стабильно и долго.

1. Подготовьте поверхность. Перед установкой плата и радиатор должны быть чистыми и сухими. Уберите пыль, остатки старой пасты или прокладок. Любая грязь между прокладкой и радиатором ухудшает контакт и сводит её работу на нет.
2. Вырежьте прокладку точно по размеру. Прокладку нельзя растягивать и оставлять «с запасом». Если потянуть материал, он истончается и перестаёт нормально работать. Кусок должен полностью закрывать элемент, но не выходить за его края.

3. Снимите защитную плёнку перед самой установкой. Если у прокладки есть защитная плёнка, снимайте её прямо перед установкой. После того как прокладка легла на элемент, старайтесь больше её не снимать и не перекладывать: от этого она быстро теряет форму.

4. Сразу устанавливайте радиатор. Как только прокладка на месте, ставьте радиатор. Не оставляйте прокладку «лежать», не прижимайте её пальцами и не поправляйте лишний раз. Рабочую форму она должна принять именно под радиатором.
5. Закручивайте радиатор равномерно. Радиатор должен прижимать прокладку по всей площади. Винты закручивайте постепенно и крест-накрест. Если перетянуть одну сторону или допустить перекос, прокладка обожмётся неравномерно, контакт ухудшится, а плата получит лишнюю нагрузку. А оно вам надо? 🙂
6. Не используйте старые прокладки повторно. Даже если прокладка выглядит «нормально», после первого прижима она уже деформирована. При повторной установке нормального теплового контакта не будет, поэтому старые прокладки всегда меняют на новые.

В результате вы получаете чистую поверхность, точный размер, аккуратный прижим и никакого перегрева в будущем.

Фазоизменяемые материалы (PCM)

Фазоизменяемые материалы или PCM, — это термоинтерфейсы нового поколения, которые ведут себя не как паста и не как прокладка. В холодном виде они выглядят как тонкая твёрдая плёнка, но при нагреве переходят в полужидкое состояние и начинают работать как густая термопаста. Вот такой вот «полурак-полу…».

Температура «пробуждения» у PCM обычно 45–55 °C. Как только ASIC достигает этой зоны, материал размягчается, растекается по поверхности и заполняет микротрещины между чипом и радиатором. Когда оборудование остывает, PCM снова твердеет. Именно это даёт ему такую долговечность.

По сути, PCM делает то же самое, что паста, но без её слабых мест: он не пересыхает так быстро, не выползает по краям при сильном прижиме и лучше держится при постоянной температуре 24/7.

За счёт этого PCM:

• создаёт ровный, плотный контакт между ASIC-чипом и радиатором;
• не выдавливается за год, как обычная паста;
• служит дольше и стабильнее при постоянных циклах нагрева;
• не требует угадывания толщины, как классические прокладки.

Самый известный пример PCM — Honeywell PTM7950. Этот материал ставят в мощные ноутбуки, игровые консоли и даже системные платы, где нужна высокая теплопроводность и долговечность. В майнинге его уже давно используют сервисы, работающие с Antminer S19/S21 или Whatsminer M30/M50. В иммерсионках PCM вообще незаменим, потому что не растворяется в диэлектрическом масле.

Как правильно устанавливать PCM на ASIC

Устанавливается почти как прокладка, а работает как паста.

1. Очистите поверхность. Используйте изопропиловый спирт и безворсовые салфетки.
2. Вырежьте PCM по размеру. Плёнка должна полностью покрывать чип, но не выходить далеко за его края. Выступ в 1–2 мм допускается.
3. Снимите защитные плёнки. Снимайте аккуратно и не руками, лучше пинцетом, потому что материал липкий и легко собирает пыль.
4. Положите PCM на чип и сразу ставьте радиатор. Он должен принять форму именно при прижиме.

5. Ровно закрутите радиатор. Как и в прошлых инструкциях.
6. Дайте асику прогреться до рабочих температур. PCM начинает работать ТОЛЬКО после того, как нагреется до 45–55 °C. Обычно достаточно 5–10 минут под нагрузкой.

Остаётся проверить, как себя чувствует асик.

Меняют фазоизменяемый материал раз в 2-3 года.

Графит и жидкий металл

При выборе термоинтерфейса могут попасться графитовые термопрокладки и жидкий металл. Это тот случай, когда лучше пройти мимо и не вестись на маркетинг, потому что данные материалы могут навредить асику.

Графит

Графитовые прокладки действительно хорошо проводят тепло и отлично распределяют его по плоскости. Но они проводят электричество, а значит, несовместимы с ASIC: контактные зоны не изолированы, как, например, в ноутбуке.

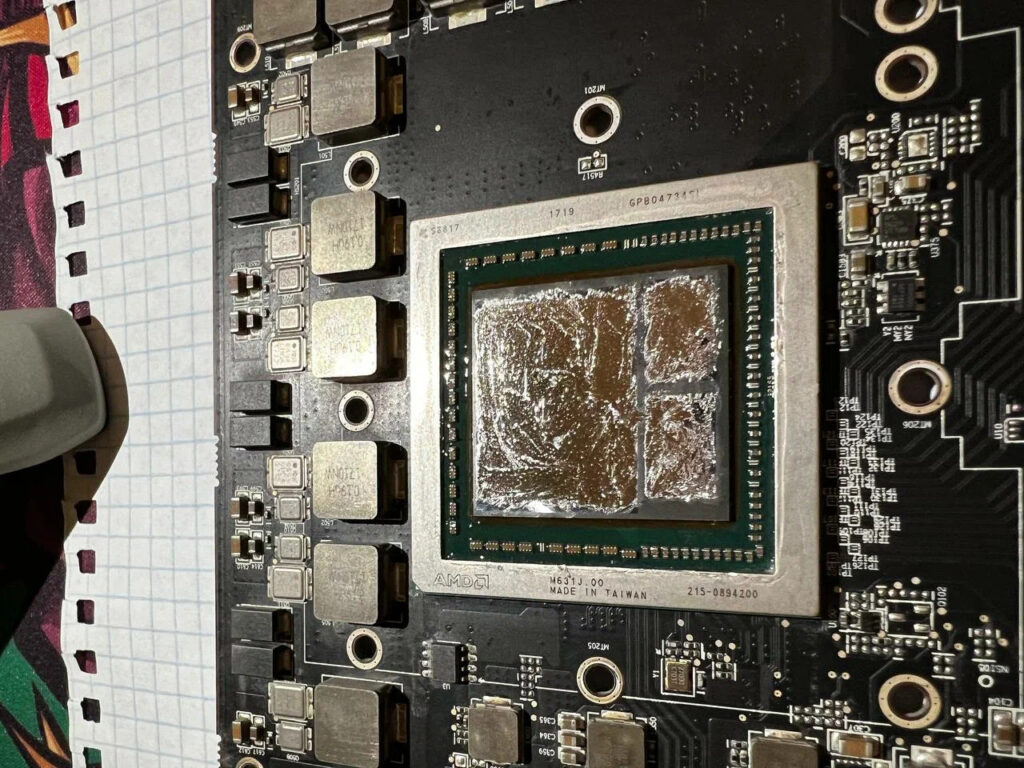

Жидкий металл

Материал прекрасно проводит электричество, и с лёгкостью угробит ваше оборудование 👍 А ещё он растекается и разъедает алюминий, из которого состоят почти все радиаторы.

В общем, графит и жидкий металл — не наш выбор.

Сравнительная таблица термоинтерфейсов для ASIC

Давайте сравним, что же лучше.

Тип термоинтерфейса	Теплопроводность	Где использовать	Плюсы	Минусы	Срок службы	Риск
Термопаста	6–12 Вт/мК	На ASIC-чипах при минимальном зазоре	Легко наносится, дешёвая, хороший контакт	Высыхает со временем, не перекрывает большие зазоры	1–1,5 года	Низкий (если non-conductive)
Термопрокладки (pads)	4–12 Вт/мК	VRM, память, элементы с зазором 0.3–3 мм	Заполняют большие зазоры, компенсируют неровности	Нужно угадывать толщину, стареют быстрее	1–2 года	Низкий
Термогель,  жидкая прокладка	8–15 Вт/мК	Универсально: чипы, VRM, неровные поверхности	Не нужно подбирать толщину, не высыхает быстро	Дороже пасты, сложнее удалить	1.5–2 года	Низкий
PCM (фазоизменяемые материалы)	~8.5 Вт/мК	ASIC-чипы, VRM, особенно при высоких температурах	Равномерный контакт, не сохнет, не выдавливается	Нужно прогреть до 45–55°C для работы	2–3 года	Низкий
Графитовые прокладки	10–15 Вт/мК	Только изолированные зоны, не ASIC	Высокая теплопроводность, долговечны	Проводят ток — опасны для хэшбордов	3+ лет	Высокий
Жидкий металл	30–40+ Вт/мК	Только на медных крышках CPU/GPU	Лучшая теплопередача	Проводит ток, разъедает алюминий, течёт	2–3 года	Критический

Чтобы было ещё проще выбрать, подготовили для вас список проверенных производителей:

Термопасты

• ARCTIC MX‑6 и ARCTIC MX‑4. Продаются на маркетплейсах и в магазинах электроники (Citilink, Wildberries, Яндекс.Маркет и др.). Подходят для асиков по типу Z15/E9Pro/Jasminer.
• Noctua NT‑H2 и Noctua NT‑H1. Встречается на Яндекс.Маркете, OZON и других площадках. Есть разные объёмы (3.5 г, 10 г).
• Kafuter, HALNZIYE. Лучший вариант для асиков на Bitcoin и Litecoin.

Термопрокладки

• Gelid GP‑Extreme Thermal Pad. Активно продаётся на Яндекс.Маркет, OZON и DNS-shop, включая прокладки GP-Extreme с теплопроводностью ~12 Вт/мК.
• Fujipoly. Доступны на AliExpress под разными артикулами (например, Fujipoly Extreme Thermal Pads).

PCM (фазоизменяемые материалы)

Самый распиаренный бренд — Honeywell PTM7950. Чаще всего его продают через зарубежные площадки Amazon, Kaufland, AliExpress.

Итак, что же выбрать

Вы удивитесь, но выбирать вам, что лучше 😂 Мы дали рекомендации и рассказали, как работает тот или иной термоинтерфейс.

Всё упирается в размер зазоров. Маленький? Тогда ставьте термопасту. Большой? Нужна термопрокладка. Есть возможность заказать что-то крутое из-за границы? Берите PCM.

Не берите графит и жидкий металл.
